二维变换

线性变换

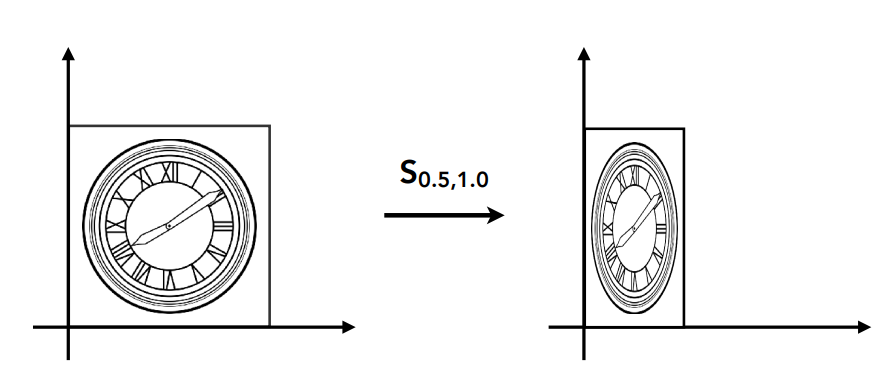

缩放

[latex]\begin{bmatrix}
x^{\prime} \\
y^{\prime}
\end{bmatrix}=\begin{bmatrix}
s_x & 0 \\
0 & s_y
\end{bmatrix}\begin{bmatrix}
x \\
y
\end{bmatrix}[/latex]

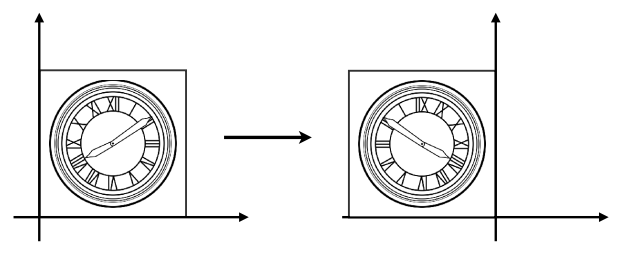

翻转

[latex]\begin{bmatrix}
x^{\prime} \\
y^{\prime}
\end{bmatrix}=\begin{bmatrix}
1 & a \\
0 & 1
\end{bmatrix}
\begin{bmatrix}
x \\
y
\end{bmatrix}[/latex]

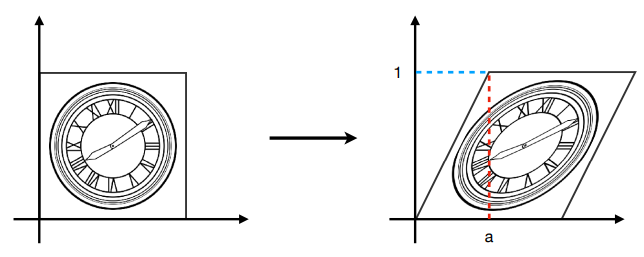

切变

[latex]
\begin{bmatrix}
x^{\prime} \\
y^{\prime}
\end{bmatrix}=\begin{bmatrix}
1 & a \\
0 & 1
\end{bmatrix}
\begin{bmatrix}
x \\
y
\end{bmatrix}
[/latex]

旋转

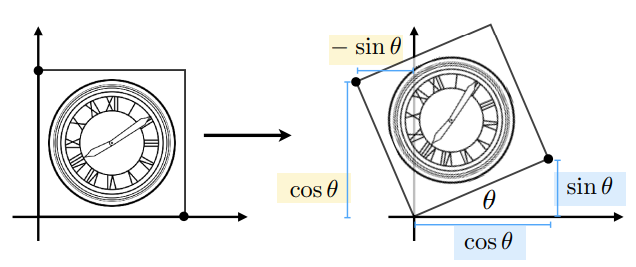

旋转时默认绕坐标原点旋转

[latex]
\mathbf{R}_\theta=
\begin{bmatrix}
\cos \theta & -\sin \theta \\
\sin \theta & \cos \theta
\end{bmatrix}
[/latex]

旋转[latex]-\theta[/latex] 时
[latex]
\mathbf{R}_{-\theta}=
\begin{bmatrix}
\cos \theta & \sin \theta \\
-\sin \theta & \cos \theta
\end{bmatrix}= \mathbf{R}_{\theta}^T= \mathbf{R}_{\theta}^{-1}
[/latex]

也就是旋转[latex]\theta[/latex] 时的转置和逆运算

线性变换

[latex]
\begin{bmatrix}
x^{\prime} \\
y^{\prime}
\end{bmatrix}=\begin{bmatrix}
a & b \\
c & d
\end{bmatrix}
\begin{bmatrix}
x \\
y
\end{bmatrix}
[/latex]

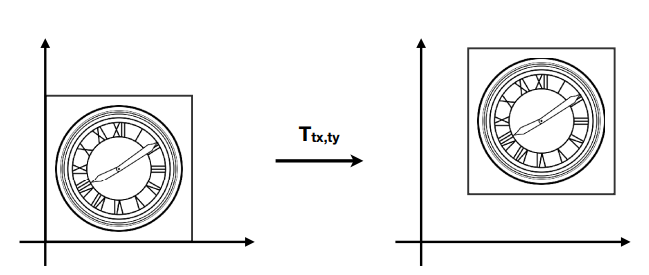

平移

[latex]
\begin{bmatrix}
x^{\prime} \\
y^{\prime}
\end{bmatrix}=\begin{bmatrix}
a & b \\
c & d
\end{bmatrix}\begin{bmatrix}
x \\
y
\end{bmatrix}+\begin{bmatrix}
t_x \\
t_y
\end{bmatrix}
[/latex]

齐次坐标

点和向量的表示方法和计算

2D点 = [latex](x, y, 1)^{\top}[/latex]
2D向量 = [latex](x, y, 0)^{\top}[/latex]

向量+向量=向量
点-点=向量
点+向量=坐标
点+点=[latex]
\begin{bmatrix}
x / w \\
y / w \\
1
\end{bmatrix}, w \neq 0
[/latex]

利用齐次坐标的进行平移变换

[latex]
\begin{bmatrix}
x^{\prime} \\
y^{\prime} \\
w^{\prime}
\end{bmatrix}=\begin{bmatrix}
1 & 0 & t_x \\
0 & 1 & t_y \\
0 & 0 & 1
\end{bmatrix}\cdot\begin{bmatrix}
x \\
y \\
1
\end{bmatrix}=\begin{bmatrix}
x+t_x \\
y+t_y \\
1
\end{bmatrix}
[/latex]

二维仿射变换

仿射变换

仿射变换=线性变换+平移

[latex]
\begin{bmatrix}
x^{\prime} \\
y^{\prime} \\
1
\end{bmatrix}=\begin{bmatrix}
a & b & t_x \\
c & d & t_y \\
0 & 0 & 1
\end{bmatrix}\cdot\begin{bmatrix}
x \\
y \\
1
\end{bmatrix}
[/latex]

缩放

[latex]
\mathbf{S}\left(s_x, s_y\right)=
\begin{bmatrix}
s_x & 0 & 0 \\
0 & s_y & 0 \\
0 & 0 & 1
\end{bmatrix}
[/latex]

旋转

[latex]
\mathbf{R}(\alpha)=
\begin{bmatrix}
\cos \alpha & -\sin \alpha & 0 \\
\sin \alpha & \cos \alpha & 0 \\
0 & 0 & 1
\end{bmatrix}
[/latex]

平移

[latex]
\mathbf{T}\left(t_x, t_y\right)=
\begin{bmatrix}
1 & 0 & t_x \\
0 & 1 & t_y \\
0 & 0 & 1
\end{bmatrix}
[/latex]

逆变换

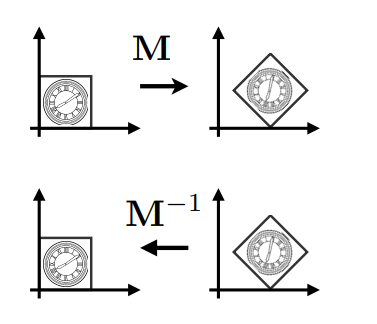

[latex]M^{-1}[/latex] 在矩阵和几何意义上都是变换 [latex]M[/latex] 的逆变换

复合变换

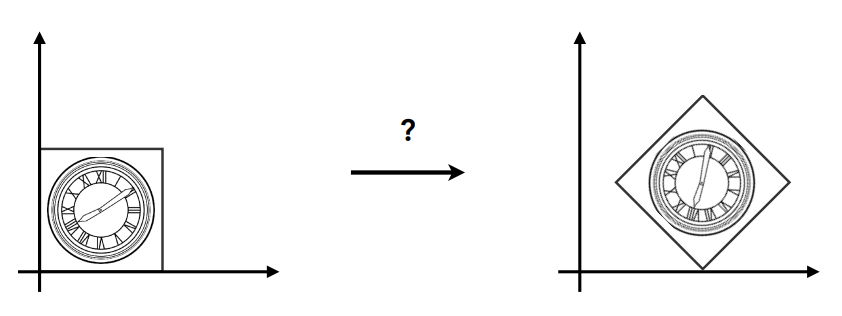

完成以下变换：

需要先旋转、再平移，因为旋转时以坐标原点为中心的：

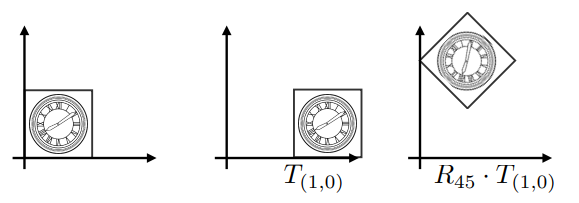

如果先平移、再旋转，则会得到已下结果：

矩阵的乘法是没有交换律的，所以：
[latex]R_{45} \cdot T_{(1,0)} \neq T_{(1,0)} \cdot R_{45}[/latex]

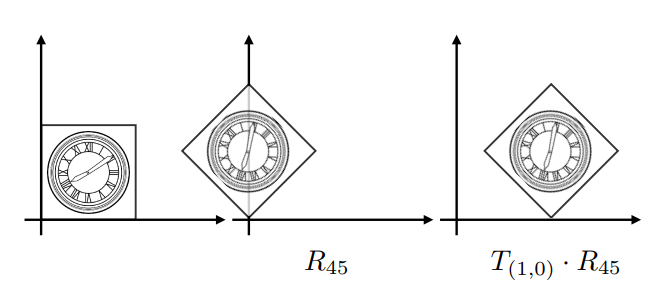

矩阵的计算是从右往左的：

[latex]
T_{(1,0)} \cdot R_{45}
\begin{bmatrix}
x \\
y \\
1
\end{bmatrix}=\begin{bmatrix}
1 & 0 & 1 \\
0 & 1 & 0 \\
0 & 0 & 1
\end{bmatrix}\begin{bmatrix}
\cos 45^{\circ} & -\sin 45^{\circ} & 0 \\
\sin 45^{\circ} & \cos 45^{\circ} & 0 \\
0 & 0 & 1
\end{bmatrix}\begin{bmatrix}
x \\
y \\
1
\end{bmatrix}
[/latex]

连续变换

如果有一个仿射变换序列A1，A2，A3，…

[latex]
\mathbf{A}_n \cdots \mathbf{A}_2 \cdot \mathbf{A}_1 \cdot
\begin{bmatrix}
x \\
y \\
1
\end{bmatrix}
[/latex]

可以通过矩阵乘法的分配率来改变运算顺序，先算前面的 [latex]\mathbf{A}_n \cdots \mathbf{A}_2 \cdot \mathbf{A}_1 \cdot [/latex]，然后再和坐标向量相乘

分解复杂变换

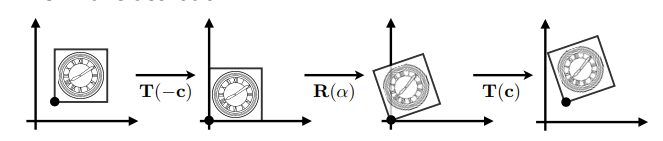

如果需要旋转一个顶点不在坐标原点的图像，需要先将图像平移到坐标原点，再旋转，最后再平移回去

[latex]\mathbf{T}(\mathbf{c}) \cdot \mathbf{R}(\alpha) \cdot \mathbf{T}(-\mathbf{c})[/latex]

三维齐次坐标

3D点 = [latex](x, y, z, 1)^{\top}[/latex]
3D向量 = [latex](x, y, z, 0)^{\top}[/latex]

向量+向量=向量
点-点=向量
点+向量=坐标
点+点=[latex]
\begin{bmatrix}
x / w \\
y / w \\
z / w \\
1
\end{bmatrix}, w \neq 0
[/latex]

三维仿射变换

矩阵表示

[latex]
\begin{bmatrix}
x^{\prime} \\
y^{\prime} \\
z^{\prime} \\
1
\end{bmatrix}=\begin{bmatrix}
a & b & c & t_x \\
d & e & f & t_y \\
g & h & i & t_z \\
0 & 0 & 0 & 1
\end{bmatrix}\cdot\begin{bmatrix}
x \\
y \\
z \\
1
\end{bmatrix}
[/latex]

仿射变换

缩放

[latex]
\mathbf{S}
\left(s_x, s_y, s_z\right)=
\begin{bmatrix}
s_x & 0 & 0 & 0 \\
0 & s_y & 0 & 0 \\
0 & 0 & s_z & 0 \\
0 & 0 & 0 & 1
\end{bmatrix}
[/latex]

平移

[latex]
\mathbf{T}\left(t_x, t_y, t_z\right)=
\begin{bmatrix}
1 & 0 & 0 & t_x \\
0 & 1 & 0 & t_y \\
0 & 0 & 1 & t_z \\
0 & 0 & 0 & 1
\end{bmatrix}
[/latex]

旋转

绕x轴旋转

x坐标不变
[latex]
\mathbf{R}_x(\alpha)=
\begin{bmatrix}
1 & 0 & 0 & 0 \\
0 & \cos \alpha & -\sin \alpha & 0 \\
0 & \sin \alpha & \cos \alpha & 0 \\
0 & 0 & 0 & 1
\end{bmatrix}
[/latex]

绕y轴旋转

y坐标不变
[latex]
\mathbf{R}_y(\alpha)=
\begin{bmatrix}
\cos \alpha & 0 & \sin \alpha & 0 \\
0 & 1 & 0 & 0 \\
-\sin \alpha & 0 & \cos \alpha & 0 \\
0 & 0 & 0 & 1
\end{bmatrix}
[/latex]

绕z轴旋转

z坐标不变
[latex]
\mathbf{R}_z(\alpha)=
\begin{bmatrix}
\cos \alpha & -\sin \alpha & 0 & 0 \\
\sin \alpha & \cos \alpha & 0 & 0 \\
0 & 0 & 1 & 0 \\
0 & 0 & 0 & 1
\end{bmatrix}
[/latex]

罗德里格斯旋转公式

绕轴n旋转角度α，默认旋转轴n过原点
[latex]
\mathbf{R}(\mathbf{n}, \alpha)=\cos (\alpha) \mathbf{I}+(1-\cos (\alpha)) \mathbf{n} \mathbf{n}^T+\sin (\alpha) \underbrace{
\begin{bmatrix}
0 & -n_z & n_y \\
n_z & 0 & -n_x \\
-n_y & n_x & 0
\end{bmatrix}
}_{\mathbf{N}}
[/latex]
